Бесконтактное измерение уровня

Радарные уровнемеры

Бесконтактно измеряют расстояние до поверхности жидкости или сыпучего материала по отражённому микроволновому сигналу. Частоту, антенну, присоединение и исполнение выбирают по продукту, ёмкости и условиям процесса.

Отправить параметрыСкачать опросный лист

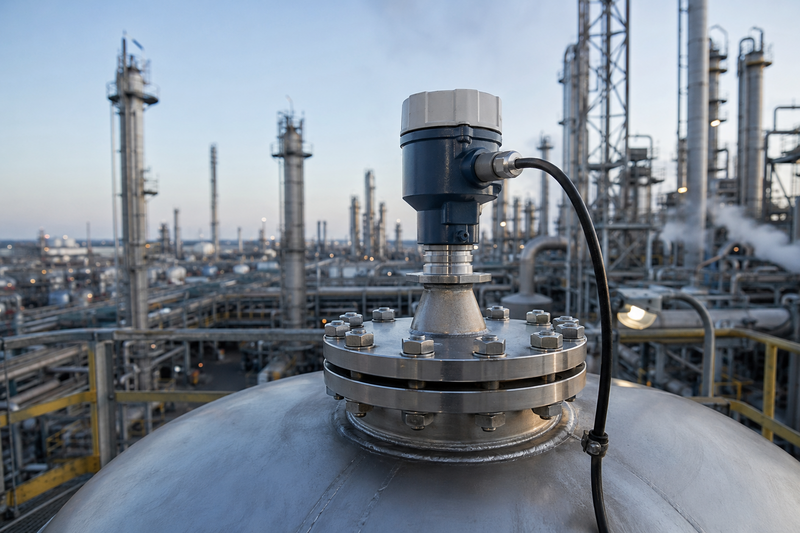

Радарный уровнемер для бесконтактного измерения уровня в резервуаре

Принцип измерения

Прибор направляет микроволновый сигнал к поверхности продукта и определяет расстояние по параметрам отражённой волны. В зависимости от модели применяется импульсный или FMCW-метод. Измерительный элемент не погружается в продукт, но качество сигнала зависит от отражающих свойств среды и условий монтажа.

Импульсный метод

Электроника определяет время прохождения импульса до поверхности и обратно. Диапазон и погрешность принимают по документации модели.

FMCW-метод

Прибор анализирует разность частот переданного и отражённого сигнала. Пригодность также определяется продуктом, геометрией и монтажом.

Типовые задачи

  • Технологический контроль жидкостей в резервуарах, реакторах и открытых ёмкостях.
  • Измерение сыпучих материалов после проверки запылённости, угла откоса и налипания.
  • Монтаж в узком патрубке или рядом с внутренними конструкциями — при подходящей диаграмме направленности.
  • Работа при заданных температуре и давлении — только в пределах допуска выбранного исполнения.

Что проверить при подборе

Диэлектрические свойства продукта, состояние поверхности, пену, пыль, пар, конденсат и налипание на антенне; высоту, диаметр и форму ёмкости; патрубок, мешалки, лестницы и змеевики; температуру, давление, Ex-зону, выходной сигнал и метрологический статус.

ПродуктСостав, диэлектрические свойства, пена, пыль, пар, конденсат и налипание.
ЁмкостьВысота, диаметр, форма, патрубок, мешалки, лестницы, змеевики и другие отражающие конструкции.
ПроцессТемпература, давление, скорость изменения уровня, турбулентность и состояние поверхности.
ИсполнениеПрисоединение, материалы, IP/Ex, питание, выходной сигнал и требуемый метрологический статус.

Ограничения и метрология

Низкая отражательная способность продукта, плотная пена, сильная запылённость, конденсат, налипание, наклонная поверхность и помеховые отражения могут ухудшать измерение. Универсального преимущества одной рабочей частоты нет. Диапазон, погрешность, IP/Ex и допустимые условия принимаются только по документации модели. Одиночное показание уровня не заменяет измерительную систему товарного учёта.

Рабочая частота26 и 80 ГГц сравнивают по конкретной модели, диаграмме направленности и условиям монтажа.
МетрологияУтверждение типа, поверка и характеристики подтверждаются для выбранного исполнения.
Товарный учётТребует измерительной системы, градуировочных данных и необходимых поправок.

Уровнемер и аварийная сигнализация

Непрерывный радарный уровнемер передаёт текущее значение. Для независимой защиты от переполнения отдельный сигнализатор и его архитектуру определяют проектом и анализом риска.

Вопросы и ответы

Чем 80 ГГц отличаются от 26 ГГц?

У ряда приборов 80 ГГц луч уже, а антенна компактнее. Фактические угол луча, диапазон, устойчивость к налипанию и погрешность зависят от модели.

Работает ли радар при пене и испарениях?

Газовая среда обычно влияет меньше, чем при ультразвуковом методе, но плотная пена, конденсат и налипание могут ослаблять или искажать отражение.

Можно ли применять для товарного учёта?

Только в составе решения с подтверждённым метрологическим статусом, градуировочными данными и необходимыми поправками.

Смежные разделы

Рефлекс-радарные уровнемеры TDRКонтактное микроволновое измерение вдоль зонда.Ультразвуковые уровнемерыБесконтактное акустическое измерение уровня.Все уровнемерыСравнение методов и данные для технического подбора.

Подберём радарный уровнемер

Пришлите параметры продукта, ёмкости, процесса и требования к исполнению. Подготовим технически обоснованный вариант.

Отправить параметры
Сделать заказ Скачать опросный лист
  • Как работает радарный уровнемер
  • Прибор излучает микроволновый сигнал в направлении поверхности продукта и определяет расстояние по параметрам отражённой волны; применяются FMCW- и импульсные методы. Бесконтактный принцип снижает влияние свойств измеряемой среды, однако результат зависит от диэлектрической проницаемости продукта, геометрии ёмкости, антенны, помеховых отражений, конденсата, пены и запылённости. Рабочая частота, диаграмма направленности, диапазон и погрешность определяются выбранной моделью. Высокочастотные исполнения обычно формируют более узкий луч, но пригодность подтверждается расчётом и документацией изготовителя.
  • Что измеряют
  • • уровень нефти и нефтепродуктов; для товарного учёта отдельно подтверждают метрологический статус измерительной системы;
  • • уровень химических реагентов, кислот и щелочей — с учётом материалов антенны и уплотнений;
  • • уровень воды, стоков, пульпы и суспензий;
  • • уровень цемента, зерна, угля, гранул и порошков в силосах и бункерах — после проверки угла откоса, запылённости и налипания.
Радарный уровнемер для бесконтактного измерения уровня в промышленном резервуаре
Радарный уровнемер — бесконтактное измерение уровня жидкости в резервуаре
  • Преимущества радарных уровнемеров
  • • бесконтактное измерение — антенна не погружается в продукт;
  • • узкая диаграмма направленности у части высокочастотных моделей;
  • • меньшая зависимость от состояния газовой среды по сравнению с ультразвуковым методом;
  • • исполнения Ex, степень защиты, выходные сигналы и протоколы — по сертификату и документации конкретной модели;
  • • возможность интеграции в АСУ ТП при наличии требуемого интерфейса;
  • • метрологические характеристики и регламент обслуживания принимаются по паспорту и руководству по эксплуатации.
Преимущества
  • Экономичный вариант при подходящих условиях процесса
  • Бесконтактное измерение
  • Бесконтактный монтаж без ввода датчика в продукт
  • Интерфейсы — по выбранной модели
  • Взрывозащита — для большинства промышленных моделей
Подбор и поставка
Подбираем радарные уровнемеры и функциональные аналоги распространённых серий VEGA VEGAPULS, Endress+Hauser Micropilot, Rosemount и KROHNE по присоединению, диапазону, выходным сигналам и условиям процесса. Возможность поставки, наличие конкретного исполнения в Госреестре СИ РФ, взрывозащиту, комплект документов и срок подтверждаем после технического опроса.

Заполните опросный лист: укажите среду, диапазон, температуру, давление, тип резервуара, монтаж и класс взрывоопасной зоны. Подготовим технически обоснованное предложение.

+7 495 999-88-04 · info@vankr.ru
Вопросы и ответы
Чем радарный уровнемер 80 ГГц отличается от 26 ГГц?
У приборов 80 ГГц обычно уже диаграмма направленности и компактнее антенна; это помогает при узких патрубках и наличии внутренних конструкций. Однако угол луча, устойчивость к налипанию, диапазон, погрешность и цена зависят от конкретной модели. Выбор между 26 и 80 ГГц делают по свойствам продукта, геометрии ёмкости и условиям монтажа.
Работает ли радар при пене и испарениях?
Радарный метод обычно меньше зависит от состояния газовой среды, чем ультразвуковой. Однако плотная пена, конденсат, налипание на антенне и низкая диэлектрическая проницаемость продукта могут ослаблять или искажать сигнал. Применимость подтверждают при подборе конкретной модели и монтажной схемы.
Можно ли использовать для коммерческого учёта нефтепродуктов?
Возможно, если конкретное исполнение имеет утверждённый тип, внесено в Госреестр СИ, прошло действующую поверку и установлено в составе корректно спроектированной измерительной системы. Требуемую погрешность, методику и комплект документов подтверждают для проекта.
Подходит ли для агрессивных сред?
Для агрессивных сред выбирают антенну, уплотнения и покрытия, совместимые с продуктом. Исполнения с PTFE, PP и другими химически стойкими материалами доступны у части моделей; совместимость и герметичность подтверждаются документацией изготовителя.
