Как человечество прошло путь от плавающего поплавка и гидростатических весов до вибрационных плотномеров, кориолисовых систем и бесконтактного контроля вещества сквозь стенку трубопровода.
Плотность начали измерять не из академического любопытства. Купцу нужно было понять, не разбавлено ли вино. Сборщику налогов — сколько спирта действительно находится в бочке. Аптекарю — выдержана ли крепость раствора. Инженеру — что именно движется по трубопроводу и не ушёл ли процесс от заданного режима.
Если два одинаковых сосуда заполнить водой и ртутью, их объёмы будут равны, а массы — резко различаться. Это различие и выражает плотность:
Формула проста, но практическое измерение оказалось сложнее. Объём меняется с температурой. На результат влияют пузырьки газа, взвесь, испарение, загрязнение сосуда и то, как наблюдатель считывает мениск. Одинаковая плотность также не всегда означает одинаковый химический состав: разные смеси способны дать одно и то же число.
И всё же для известной системы веществ плотность стала чрезвычайно полезным косвенным показателем. Для раствора сахара в воде она связана с концентрацией сахара, для водно-спиртовой смеси — с содержанием спирта. В нефтепродукте отклонение плотности помогает заметить примесь более тяжёлой или лёгкой фракции, ошибку смешения либо несоблюдение температурных условий.
Она быстро показывает отклонение известной системы от ожидаемого состояния. Ценность результата определяется не одной цифрой, а температурой, составом среды, методом и задачей измерения.
Самая известная история о плотности — рассказ о золотой короне сиракузского царя Гиерона II. По версии Витрувия, царь заподозрил мастера в том, что часть золота заменили серебром, а Архимед нашёл способ сравнить объёмы короны, золота и серебра одинаковой массы по вытесненной воде.
Текст Витрувия написан примерно через два столетия после Архимеда, поэтому возглас «Эврика!» и подробности опыта разумнее считать яркой исторической традицией, а не лабораторным протоколом. Но физическая идея верна: погружённое тело испытывает выталкивающую силу, равную весу вытесненной жидкости.
Именно на этом работает ареометр. Его вес постоянен. В более плотной жидкости для равновесия достаточно вытеснить меньший объём, поэтому прибор погружается меньше. В менее плотной — глубже. Жидкость сама устанавливает поплавок на отметке, соответствующей её плотности.
В письме Синезия Киренского к Гипатии Александрийской описана запаянная трубка с грузом и насечками, которая держится в жидкости вертикально. По числу погружённых делений можно было сравнивать «вес вод» — относительную плотность жидкостей.
Источник не утверждает, что Гипатия изобрела ареометр. Он важен другим: принцип был понятен, прибор можно было изготовить, а результат — воспроизводимо считать по шкале.
В «Книге весов мудрости» аль-Хазини систематизировал гидростатическое взвешивание и методы определения удельного веса металлов, камней и жидкостей.
Такие приборы были нужны не только учёным. Они помогали проверять драгоценные металлы и сплавы, а значит, служили торговле, казне и защите от подделок.
В 1586 году молодой Галилей вернулся к задаче о короне в трактате «Маленькие весы». Водосливный опыт из рассказа Витрувия он счёл слишком грубым и предложил сравнивать вес тела в воздухе и воде на точных гидростатических весах. Малое перемещение противовеса предлагалось считывать по виткам тонкой проволоки на коромысле.
Это важный поворот в истории измерений: верная физическая идея ещё не даёт точного результата. Нужен прибор, способный увидеть малую разницу, и процедура, позволяющая повторить измерение.
В XVII веке европейская экспериментальная наука стала превращать гидростатику в приборную практику. В коллекции Музея Галилея сохранились стеклянные сферы-поплавки, связанные с опытами Фердинанда II Медичи. К ним добавляли одинаковые латунные кольца и по числу колец сравнивали плотность жидкостей. Сохранился и ареометр со встроенным термометром: исследователи уже понимали, что показание плотности без температуры двусмысленно.
Настоящая сила ареометра раскрылась, когда шкалу связали с конкретной хозяйственной задачей. В 1768 году французский фармацевт Антуан Боме предложил шкалы для жидкостей тяжелее и легче воды. Позднее появились спиртомеры, сахаромеры, лактометры, солемеры и нефтяные ареометры.
Приборы с одинаковым названием могли давать разные числа. История показала: мало нанести деления на стержень — необходимо определить температурную базу, эталонные жидкости и процедуру так, чтобы два изготовителя построили одинаковые приборы.
Как только результат измерения начал влиять на цену товара и сумму налога, одного исправного поплавка оказалось недостаточно. Потребовались эталоны, единая температура отсчёта, правила считывания мениска, таблицы пересчёта и поверка.
Особенно ясно это проявилось в торговле спиртом и нефтепродуктами. Содержание спирта нельзя корректно определять по плотности без знания температуры: нагретая жидкость расширяется, её плотность уменьшается, хотя состав не меняется. В Великобритании закон 1816 года установил применение ареометра Сайкса для определения крепости спирта, а официальные таблицы связали его показания с таможенными и акцизными платежами.
Шкала API возникла как ответ на несовместимые варианты «лёгкой» шкалы Боме. В 1921 году Американский институт нефти, Бюро горного дела и Бюро стандартов закрепили уже распространённый модуль 141,5 под отдельным названием. Стандартизация согласовала не только формулу, но и язык огромной отрасли.
Другой путь — не наблюдать глубину погружения, а взвесить строго известный объём жидкости. Для этого применяют пикнометр: небольшой сосуд с точно установленной вместимостью. Сначала взвешивают чистый сухой сосуд, затем — заполненный исследуемой жидкостью. Разность масс делят на калиброванный объём.
Метод прост по идее и способен давать высокую точность, но требует аккуратности. Пикнометр нужно довести до заданной температуры, заполнить без пузырьков, очистить снаружи, исключить испарение и правильно учесть калибровку. Для вязких, летучих, агрессивных или неоднородных сред подготовка пробы становится самостоятельной метрологической задачей.
Пока пробу отобрали, доставили, термостатировали и измерили, технологический процесс мог уже измениться. Непрерывному производству понадобился плотномер, находящийся рядом с потоком.
В 1960-х годах работы Отто Кратки, Ханса Леопольда и Ханса Штабингера открыли путь плотномерам с колеблющейся U-образной трубкой. Заполненная трубка ведёт себя как механический резонатор. Чем больше масса заключённой в ней жидкости, тем ниже собственная частота колебаний и тем больше период.
В реальном высокоточном измерении зависимость сложнее: учитываются температура, давление, упругость и геометрия трубки, иногда — влияние скорости звука в жидкости. Но инженерный смысл остаётся понятным: прибор не «видит» плотность напрямую, а определяет, как добавленная масса жидкости изменила динамику резонатора.
У метода появились лабораторные и поточные исполнения. Исчезла необходимость смотреть на мениск, результат стал цифровым, температура — измеряться и учитываться автоматически. Международный стандарт ISO 15212 отдельно рассматривает лабораторные и процессные плотномеры колебательного типа для однородных жидкостей.
Родственный принцип применяется в кориолисовых расходомерах. Деформация колеблющихся трубок позволяет определить массовый расход, а их резонансная частота — плотность среды. Обе величины связаны с одним механическим узлом, но вычисляются по разным характеристикам его движения. Поэтому фраза «кориолисовый прибор измеряет плотность силой Кориолиса» технически неточна.
Современная промышленность применяет несколько семейств методов, потому что условия измерения различаются. Выбор определяется не модой на технологию, а средой, диапазоном, точностью, монтажом, стоимостью остановки и допустимостью контакта с продуктом.
Плотность определяют по перепаду давления между двумя уровнями столба жидкости. Метод понятен и надёжен, но требует известной высоты, стабильной геометрии и корректного учёта газовой фазы.
Использует скорость распространения, отражение и затухание звука. Универсальной однозначной зависимости для любых жидкостей нет: состав, температура, пузырьки и размер частиц меняют акустический сигнал.
Даёт непрерывный результат для однородных сред, но чувствителен к двухфазности, газовым включениям, отложениям и условиям монтажа.
Совмещает массовый расход и оценку плотности в одном измерительном узле. Требует корректного заполнения трубок и учёта влияния процесса на резонанс.
Измеряет без контакта через стенку трубопровода или аппарата. Особенно полезен для горячих, ядовитых, высоконапорных, абразивных сред и пульп.
Ареометр, пикнометр и настольный U-трубный анализатор остаются востребованными для входного контроля, настройки процесса и подтверждения результатов.
Гамма-излучение и рентгеновское излучение — потоки фотонов, то есть квантов электромагнитного поля. Поэтому выражение «фотонный метод измерения плотности» физически корректно. В промышленной метрологии чаще говорят о радиометрическом, радиоизотопном, гамма-абсорбционном или рентгеновском методе — в зависимости от источника излучения.
Поток фотонов проходит через стенки и вещество. Система оценивает ослабление пучка и после калибровки вычисляет среднюю плотность на траектории измерения.

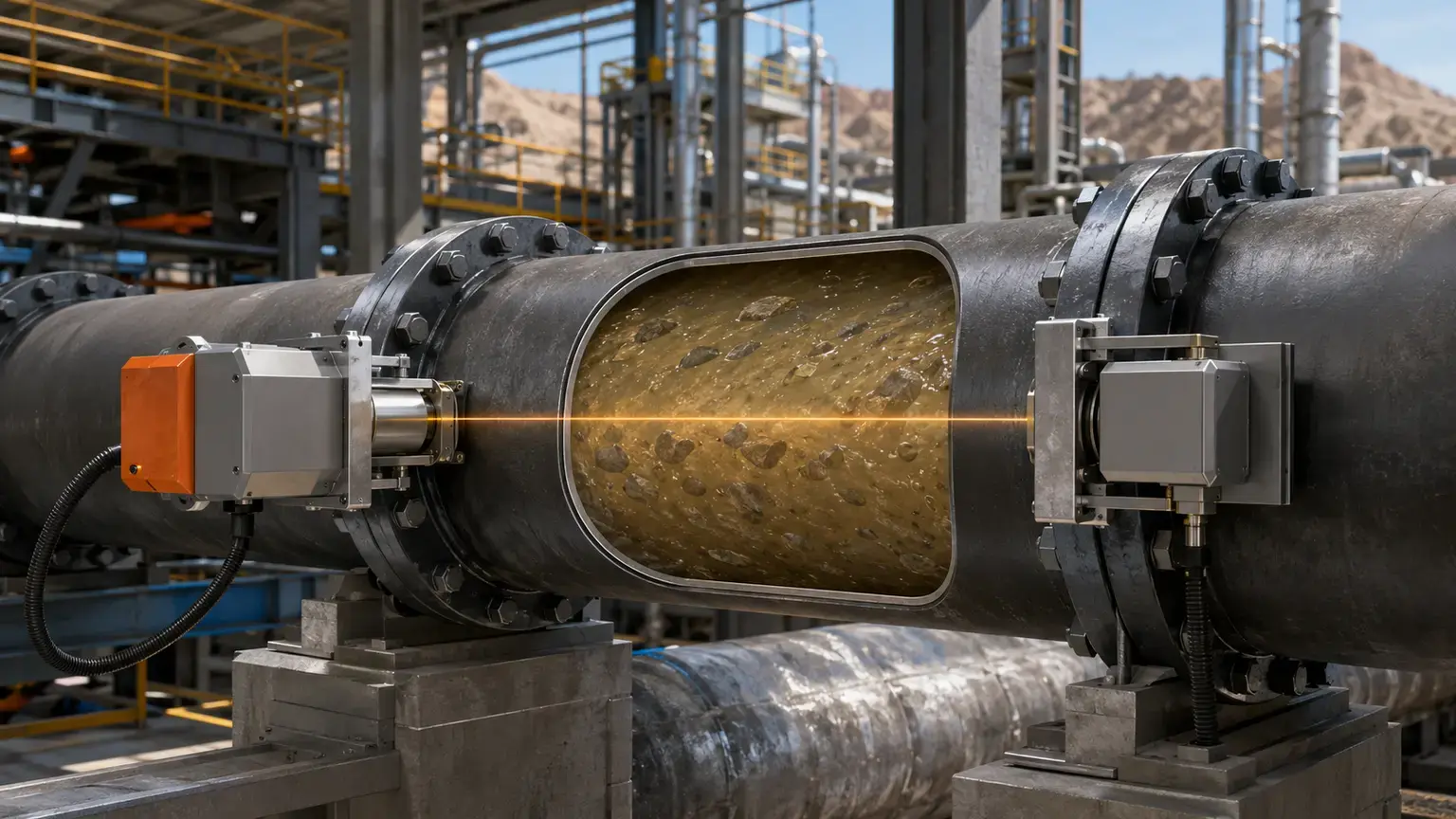

Источник и детектор размещают по разные стороны трубопровода или аппарата. Часть фотонов проходит через стенки и вещество, часть поглощается или рассеивается. Для однородного слоя упрощённая зависимость имеет вид:
Чем больше масса вещества на пути луча, тем меньше фотонов достигает детектора. После калибровки и учёта стенок система переводит ослабление в среднюю плотность. Фактически прибор сначала определяет массу на единицу площади вдоль луча; плотность получается, когда известны геометрия и свойства контролируемой среды.
В радиоизотопных системах применяют герметичный источник гамма-излучения в защитном контейнере и, как правило, сцинтилляционный детектор. Узлы можно закрепить снаружи, не разрезая трубопровод и не создавая смачиваемых частей. При штатной эксплуатации источник герметичен, а измеряемый продукт не становится радиоактивным.
Альтернативой в некоторых задачах служат системы с рентгеновским генератором: фотоны возникают только при подаче питания, но требования к экранированию и безопасности сохраняются.
В PGNAA поток нейтронов возбуждает ядра элементов, а детектор регистрирует характеристическое гамма-излучение для определения элементного состава. Гамма-плотномер использует ослабление проходящего пучка для оценки массы вещества на его пути.
История измерения плотности — не последовательная замена «плохих» приборов «хорошими». Ареометр по-прежнему удобен для быстрой проверки пробы. Пикнометр остаётся точным лабораторным методом. Колеблющаяся трубка даёт быстрый цифровой результат для чистых и однородных жидкостей. Радиометрическая система решает особую задачу бесконтактного контроля тяжёлого процесса.
Изменилось место измерения в производстве. Сначала оно подтверждало качество уже готового товара. Затем стало сопровождать приёмку сырья. Сегодня плотность может входить в контур управления: система замечает отклонение, выдаёт предупреждение, корректирует дозирование, смешение, разделение фаз или массовый учёт.
За две тысячи лет формула ρ = m / V не стала сложнее. Сложнее и точнее стал вопрос к веществу. Раньше спрашивали: «Что налито в этой бочке?» Теперь — «Что проходит через трубопровод прямо сейчас, как меняется процесс и успеем ли мы вмешаться до появления брака или аварии?»
Гидростатический принцип связывает массу, объём и выталкивающую силу; поздняя традиция связывает его с задачей Архимеда о короне.
Письмо Синезия к Гипатии содержит описание градуированного плавающего гидроскопа.
Аль-Хазини систематизирует гидростатическое взвешивание и определение удельного веса.
Галилей предлагает точные гидростатические весы вместо грубого водосливного опыта.
Антуан Боме вводит практические ареометрические шкалы для жидкостей легче и тяжелее воды.
Ареометр Сайкса и официальные таблицы связывают плотность спирта с акцизом.
Нефтяная промышленность закрепляет единую шкалу API при 60 °F.
Колеблющаяся U-образная трубка переводит плотность в частоту и открывает путь цифровым плотномерам.
Поточные вибрационные, кориолисовые, акустические и фотонные системы включают плотность в непрерывный контроль производства.
Для лабораторной пробы применяют ареометр, пикнометр или электронный плотномер с колеблющейся трубкой. В технологическом потоке используют вибрационные, кориолисовые, гидростатические, акустические и радиометрические системы. Метод выбирают по составу среды, температуре, давлению, наличию пузырьков, требованиям к точности и монтажу.
При нагреве жидкость расширяется, поэтому её плотность уменьшается без изменения состава. Для сравнения партий и коммерческого учёта результат приводят к установленной температуре или измеряют при строго контролируемых условиях.
Гамма-плотномер оценивает плотность по ослаблению проходящего пучка фотонов. PGNAA использует нейтронное возбуждение и регистрирует характеристическое гамма-излучение элементов, чтобы определить элементный состав вещества.
Нет. В штатной гамма-абсорбционной системе герметичный источник находится снаружи трубопровода, а измеряемое вещество не приобретает наведённой радиоактивности.
Опишите среду, диапазон, температуру, давление, фазовый состав, монтаж и назначение результата. Сопоставим физический принцип с реальными условиями процесса.
