Расходомеры для жидкости, газа и пара

Промышленные расходомеры для технологического контроля и коммерческого учёта расхода жидкостей, газов и пара. Подбираем метод измерения, материалы, присоединение и выходные сигналы по типу среды, диапазону расхода, давлению, температуре, диаметру трубопровода и требованиям к метрологическому исполнению. Конкретные характеристики и комплект документов определяются после выбора модели.

Сделать заказ Реквизиты компании

Пять технологий измерения

Расходомер подбирают под среду и режим процесса

Приборы с одинаковым диапазоном расхода не всегда взаимозаменяемы. При подборе учитываем фазовое состояние и свойства среды, давление, температуру, профиль потока, монтажные ограничения и требования к метрологическому исполнению.

Расходомеры для жидкостей

Три промышленных метода для электропроводящих сред, нефтепродуктов, химических растворов и других жидкостей.

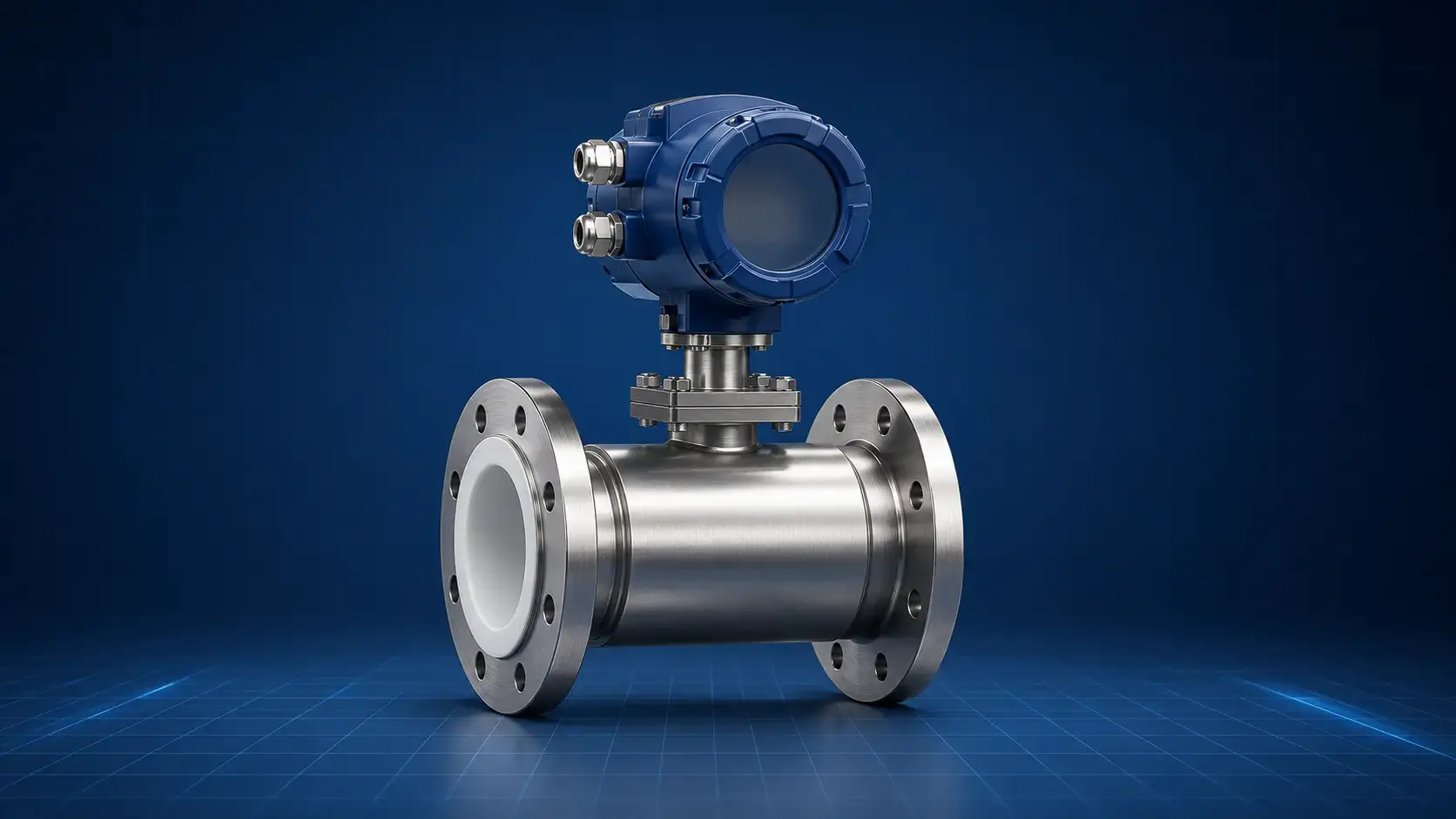

Промышленный электромагнитный расходомер для электропроводящих жидкостей

Жидкости · 01

Электромагнитный расходомер промышленного класса

Для точного измерения объёмного расхода электропроводящих жидкостей и применимых суспензий. В проточной части нет движущихся механических элементов.

Проверяем: Проводимость, футеровку, материал электродов, заземление, заполнение трубы.
Не подходит: Для газов, пара и непроводящих нефтепродуктов.

Точность и минимальная проводимость принимаются только по документации выбранной модели.

Подобрать исполнение

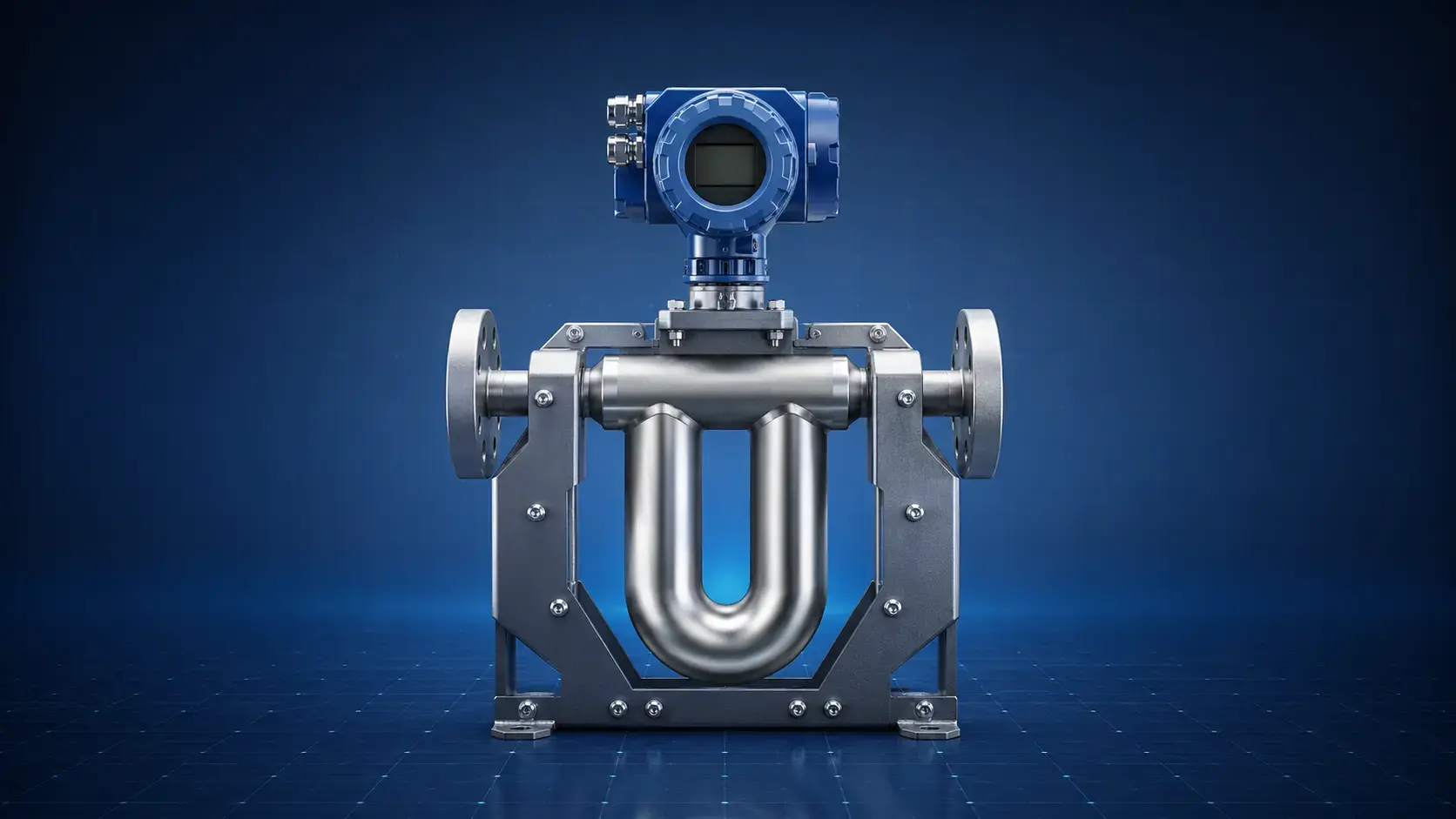

Высокопроизводительный кориолисовый массовый расходомер

Жидкости · 02

Высокопроизводительный кориолисовый расходомер

Прямое измерение массового расхода. Плотность и температура могут измеряться дополнительно, если это предусмотрено конкретным прибором.

Проверяем: Диапазон, плотность, вязкость, газосодержание, вибрации и допустимую потерю давления.
Сильная сторона: Массовый расход без пересчёта по внешним датчикам давления и температуры.

Для двухфазных потоков и пульсаций требуется отдельная оценка применимости.

Рассчитать диапазон

Жидкости · 03

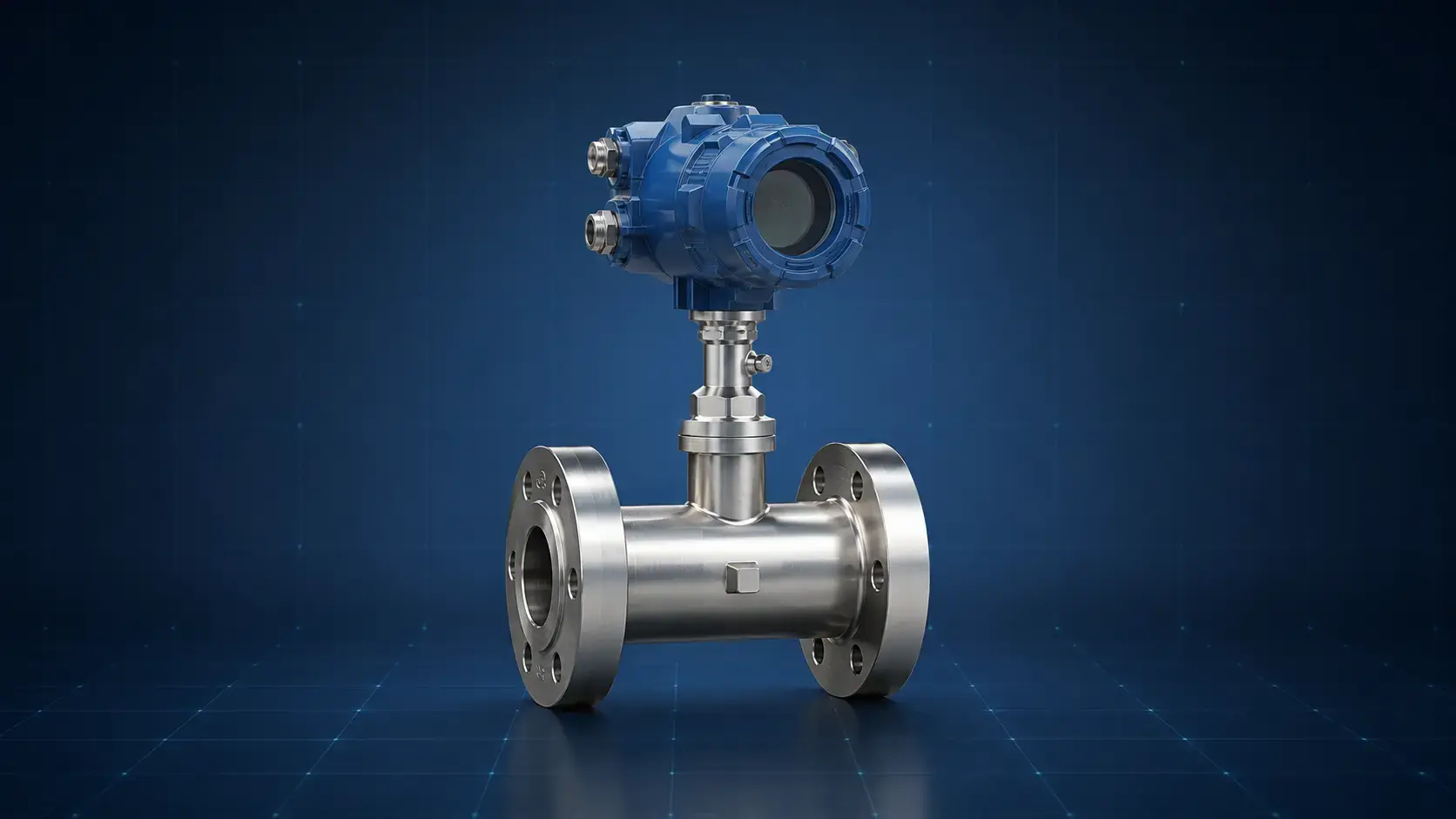

Вихревой расходомер

Для жидкостей, газов или пара при устойчивом режиме потока и соблюдении требований к монтажу.

Проверяем: Число Рейнольдса, минимальный расход, прямые участки, вибрации и наличие пульсаций.
Ограничение: На малых скоростях и нестабильном профиле потока измерение может быть неприменимо.

Компенсация по давлению и температуре подбирается под задачу и исполнение вычислителя.

Проверить применимость

Расходомеры для газов

При выборе учитываем состав газа, рабочие и стандартные условия, влажность, загрязнения и требуемую схему коррекции.

Газы · 01

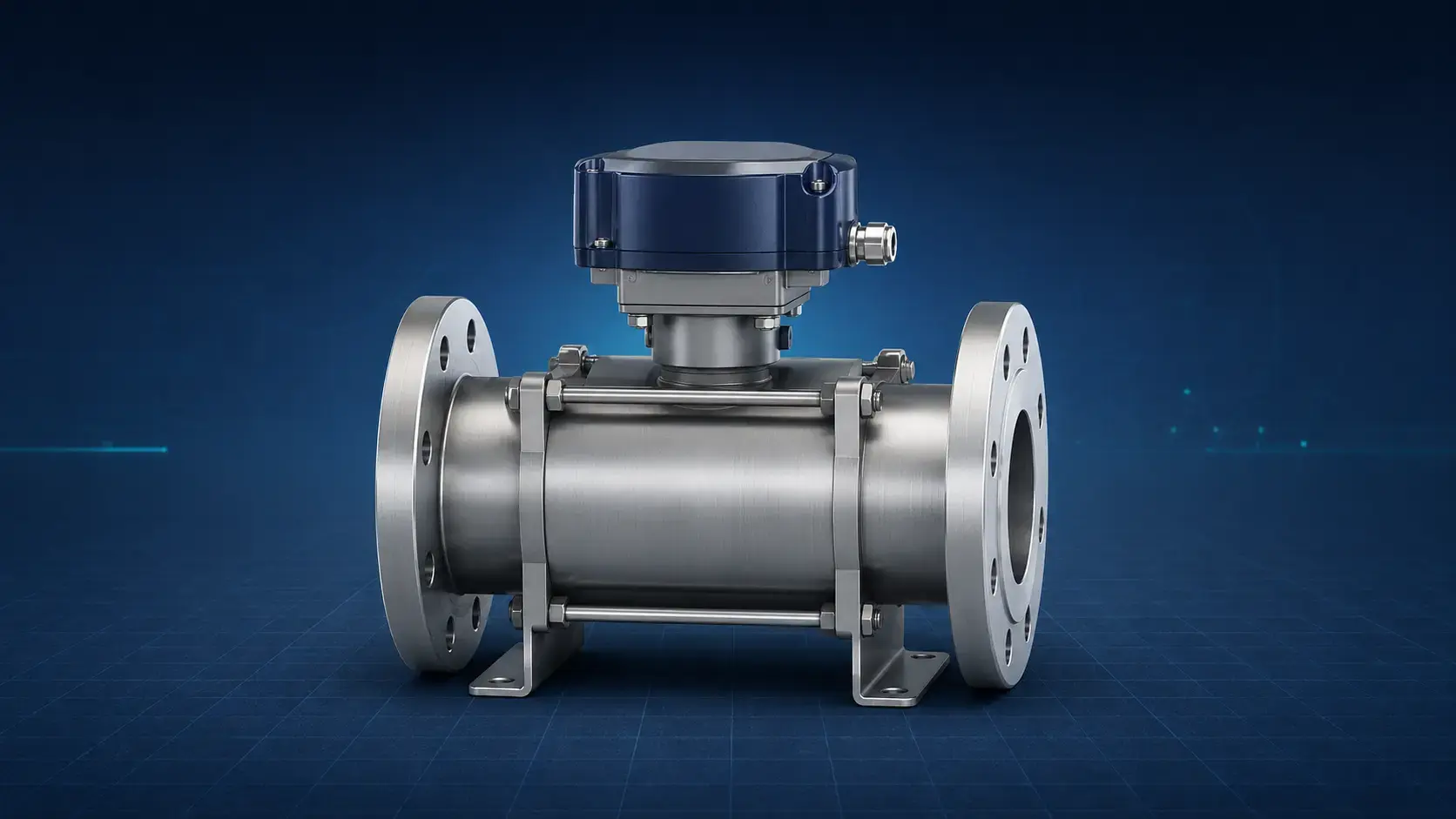

Турбинный счётчик газа

Измеряет объём газа в рабочих условиях по частоте вращения турбины. Для приведения объёма к стандартным условиям требуется согласованная схема коррекции.

Проверяем: Диапазон, давление, температуру, чистоту газа, фильтрацию и прямые участки.
Важно: Механическая измерительная часть чувствительна к загрязнениям и выходу за допустимый диапазон.

Для коммерческого учёта подбирается утверждённый тип и комплект средств измерений конкретной схемы.

Подобрать комплект учёта

Газы · 02

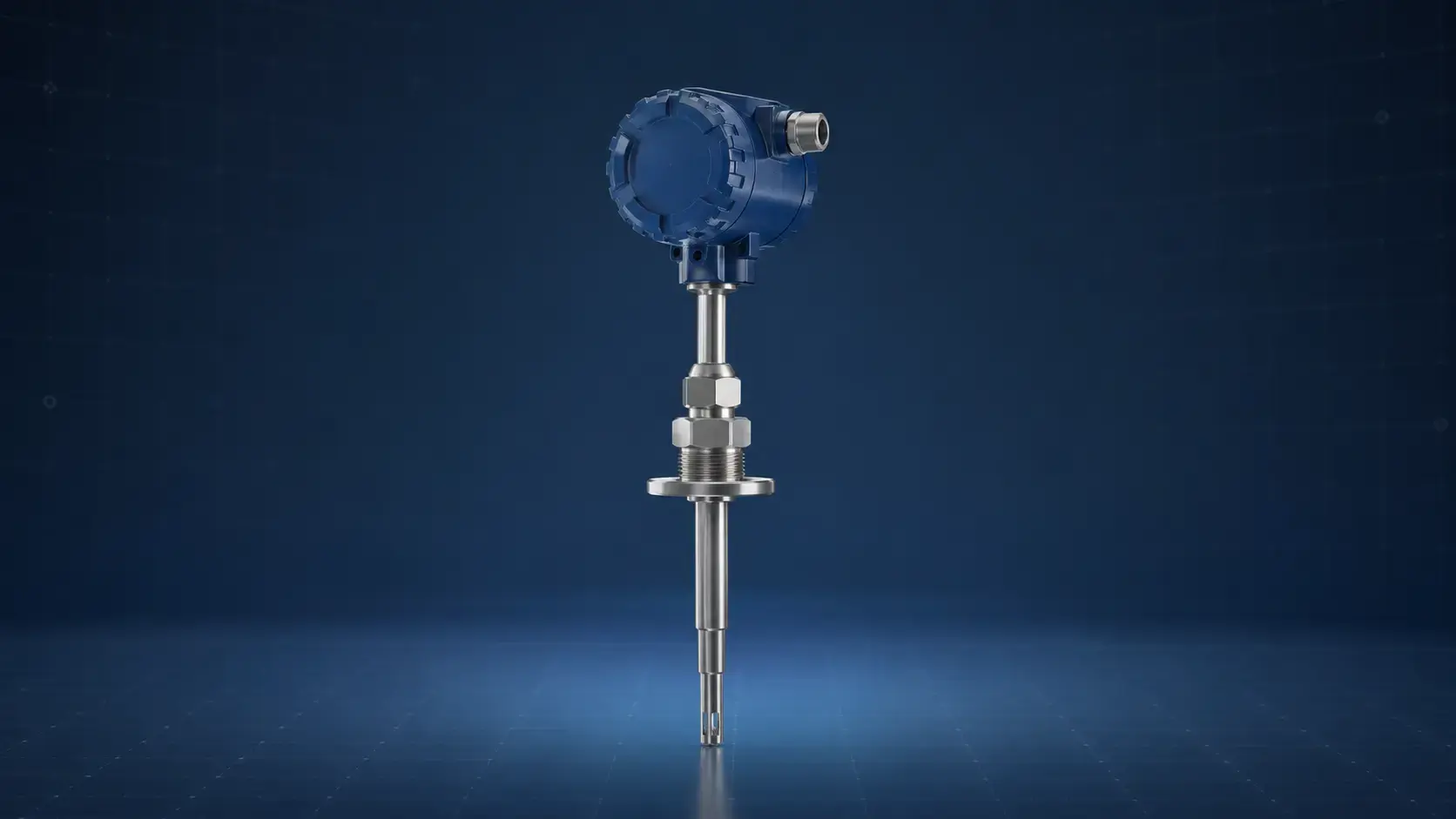

Термомассовый расходомер

Измеряет массовый расход газа по теплообмену между чувствительным элементом и потоком. Применяется для воздуха и технологических газов.

Проверяем: Состав газа, влажность, загрязнения, диапазон скоростей и условия калибровки.
Ограничение: Изменение состава или отложения на сенсоре способны вносить дополнительную погрешность.

Калибровочный газ и рабочая смесь должны быть метрологически согласованы.

Согласовать газовую смесь

Метрологическое исполнение: диапазон, пределы допускаемой погрешности, межповерочный интервал и возможность применения в сфере государственного регулирования определяются по описанию типа, паспорту и методике поверки выбранной модели. CGI‑изображения показывают тип прибора и не заменяют чертёж конкретного исполнения.
