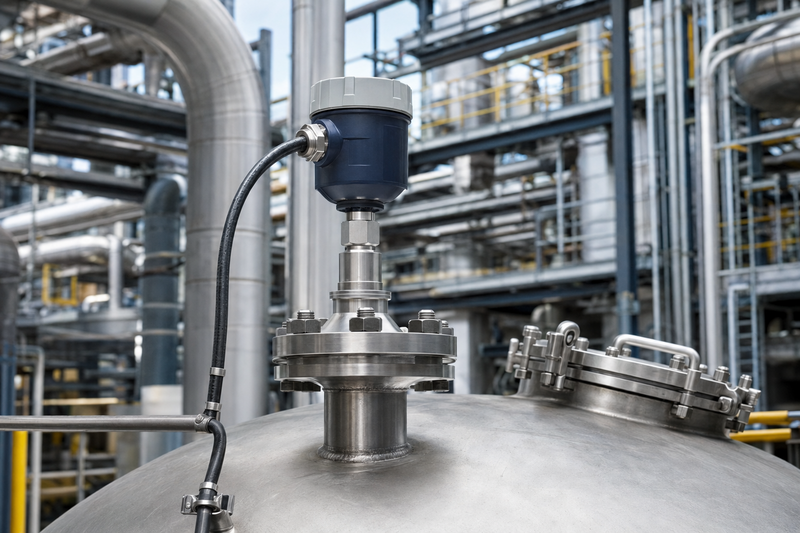

Рефлекс-радарные уровнемеры (TDR)
Контактные микроволновые приборы для непрерывного измерения уровня. Импульс распространяется вдоль зонда, поэтому конструкцию зонда выбирают по продукту, высоте ёмкости, налипанию и механическим нагрузкам.
Принцип измерения
Электроника направляет импульс вдоль стержневого, тросового или коаксиального зонда. Отражение возникает на границе сред, а прибор рассчитывает расстояние до неё по времени прохождения сигнала.
Варианты зонда
Стержневой
Для задач, где допустима жёсткая погружная конструкция и обеспечен свободный монтаж зонда.
Тросовый
Для высоких ёмкостей и силосов после расчёта растягивающих нагрузок и проверки налипания.
Коаксиальный
Для совместимых жидкостей; загрязнение и забивание внутреннего пространства оценивают отдельно.
Типовые задачи
- Непрерывное измерение уровня жидкостей в технологических ёмкостях и байпасах.
- Измерение границы раздела фаз — только у моделей с такой функцией и при подходящих свойствах обеих сред.
- Сыпучие материалы — при допустимых нагрузках на трос и подходящих свойствах продукта.
- Узкие ёмкости и сложная геометрия, где направленное распространение сигнала по зонду даёт практическое преимущество.
Что проверить при подборе
Диэлектрические свойства, налипание, отложения, пену, эмульсию, механические нагрузки, боковые потоки, длину и крепление зонда, температуру, давление, присоединение, IP/Ex и выходной сигнал.
Продукт
Диэлектрические свойства, пена, эмульсия, налипание, отложения и абразивность.Зонд
Тип, длина, крепление, растягивающая и боковая нагрузка, свободное пространство вокруг.Процесс
Температура, давление, скорость изменения уровня, боковые потоки и свойства обеих фаз.Исполнение
Присоединение, материалы, IP/Ex, питание, выходной сигнал и метрологический статус.TDR и микроволновый барьер — разные приборы
TDR — контактный прибор непрерывного измерения вдоль зонда. Микроволновый барьер с отдельными излучателем и приёмником — сигнализатор заданной отметки для сыпучего материала. Это разные приборы и разные функции.
Ограничения и метрология
Работоспособность при пене, паре, налипании и низкой диэлектрической проницаемости нельзя гарантировать без проверки среды и выбранного зонда. Диапазон, погрешность, измерение границы фаз, Ex и поверка подтверждаются документацией модели.
Граница фаз
Поддерживается не каждой моделью и зависит от свойств обеих сред, толщины верхнего слоя и эмульсии.Налипание и нагрузки
Отложения и механические воздействия могут ухудшать измерение или повредить зонд.Метрология
Утверждение типа, поверка и характеристики подтверждаются для выбранного исполнения.Вопросы и ответы
Чем TDR отличается от бесконтактного радара?
TDR направляет сигнал по погружённому зонду; свободноизлучающий радар работает без контакта с продуктом.
Можно ли измерять нефть и воду одновременно?
Только поддерживаемой моделью и при достаточном различии свойств фаз, допустимой толщине верхнего слоя и отсутствии критичной эмульсии.
Подходит ли TDR для силоса?
Возможно применение тросового зонда после проверки насыпной плотности, абразивности, налипания и растягивающей нагрузки.
