Непрерывное измерение
Преобразователь формирует текущее значение уровня для локальной индикации или передачи в систему управления. Диапазон, погрешность и выходной сигнал подтверждаются документацией выбранной модели.

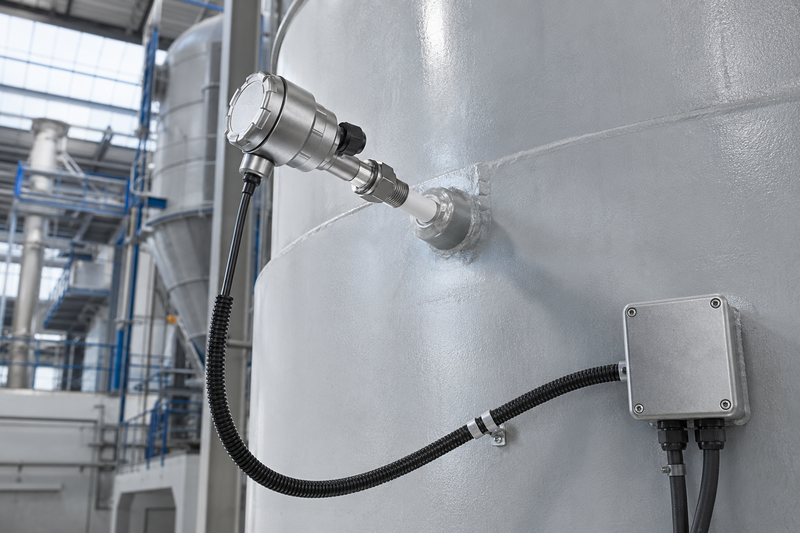

Емкостные уровнемеры и сигнализаторы уровня
Контактные приборы для непрерывного измерения и пороговой сигнализации уровня жидкостей и сыпучих материалов. Зонд и исполнение подбираются по электрическим свойствам продукта, конструкции ёмкости и условиям процесса.
Принцип работы
Чувствительный зонд и стенка ёмкости либо второй электрод образуют измерительную систему. При изменении уровня продукта меняется электрическая ёмкость, а электронный преобразователь формирует измерительный или дискретный сигнал.
Пороговая сигнализация
Сигнализатор выдаёт дискретный сигнал при достижении заданной отметки. Количество точек срабатывания, способ настройки и логика выхода определяются конкретным исполнением.
Типовые применения
Жидкости в резервуарах
Непрерывный контроль или сигнализация уровня воды, нефтепродуктов и технологических жидкостей при подтверждённой совместимости материалов.
Сыпучие материалы
Контроль уровня порошков, гранул и других сыпучих продуктов в бункерах и силосах с учётом влажности, налипания и электрических свойств.
Предельные уровни
Защита от перелива и сухого хода, а также контроль минимальной или максимальной отметки в технологических ёмкостях.
Преимущества
- Подходит для жидкостей и сыпучих продуктов после проверки свойств среды.
- Доступны исполнения для непрерывного измерения и пороговой сигнализации.
- В измерительной зоне нет подвижных механических деталей.
- Возможна передача сигнала в АСУ ТП и локальная индикация.
- Зонд и процессное присоединение подбираются под геометрию ёмкости.
- Для опасных зон применяются только подтверждённые сертифицированные исполнения.
Ограничения метода
- Зонд контактирует с продуктом; материалы и изоляция должны быть совместимы со средой.
- Изменения диэлектрических свойств и электропроводности могут влиять на настройку и результат.
- Налипание, отложения, пена и влажность сыпучего материала способны создавать дополнительный сигнал.
- Материал ёмкости, заземление и необходимость опорного электрода учитываются при проектировании.
- Длина зонда, механическая нагрузка и условия монтажа должны соответствовать конструкции ёмкости.
- Параметры взрывозащиты и температурный класс подтверждаются документами конкретного исполнения.
Настройка под продукт не заменяет поверку. Пределы допускаемой погрешности, утверждение типа, межповерочный интервал и комплект документов принимаются только по документации выбранной модели.
Исходные данные для подбора
Для выбора зонда, присоединения, материалов и электроники нужны фактические параметры продукта и ёмкости.
- Наименование, состав и агрегатное состояние продукта.
- Диэлектрические свойства и электропроводность, если они известны.
- Наличие пены, налипания, отложений и изменение влажности.
- Материал, высота и геометрия ёмкости или бункера.
- Диапазон измерения или требуемые точки срабатывания.
- Рабочие и предельные температура и давление.
- Способ монтажа, длина зонда и процессное присоединение.
- Выходной сигнал, питание, интерфейс и требования АСУ ТП.
- Материалы контактирующих частей, изоляции и уплотнений.
- Требования по IP, взрывозащите, поверке и документации.
Частые вопросы
Чем емкостный уровнемер отличается от сигнализатора уровня?
Уровнемер формирует текущее значение уровня, а сигнализатор выдаёт дискретный сигнал при достижении заданной отметки. Диапазон и погрешность непрерывного прибора нельзя автоматически переносить на сигнализатор.
Нужно ли настраивать прибор под каждый продукт?
Порядок настройки зависит от модели, электрических свойств продукта и измерительной задачи. Изменение состава, влажности или налипания может потребовать проверки и корректировки параметров по инструкции производителя.
Можно ли применять прибор с агрессивной средой?
Да, если материалы зонда, изоляции, уплотнений и присоединения совместимы с составом, концентрацией, температурой и давлением среды. Совместимость подтверждается документацией выбранного исполнения.
Что учитывать для металлической и неметаллической ёмкости?
Металлическая стенка может выполнять функцию опорного электрода при корректном заземлении. Для неметаллической ёмкости может потребоваться второй электрод или специальная конструкция зонда; решение принимается по документации конкретной модели.
