Непрерывное измерение
Уровнемер формирует текущее значение уровня для локальной индикации или передачи в систему управления. Диапазон и выходной сигнал подтверждаются документацией выбранной модели.

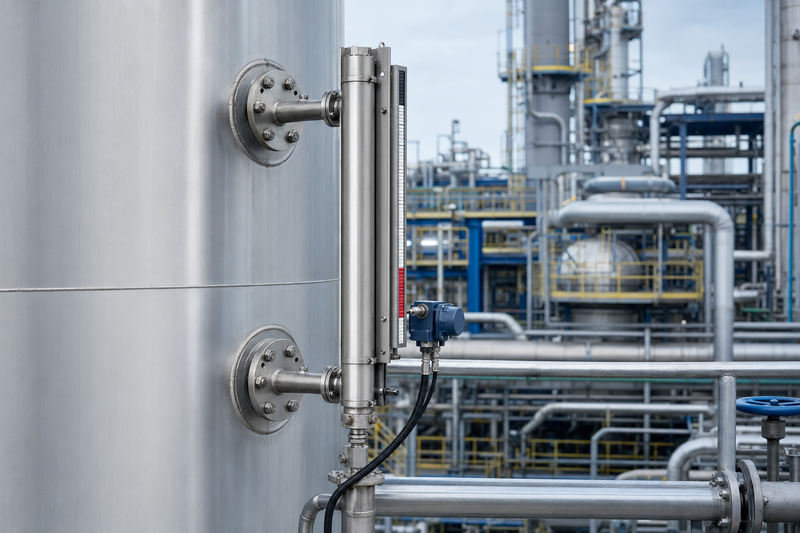

Поплавковые уровнемеры и сигнализаторы уровня жидкости
Контактные приборы для непрерывного измерения и пороговой сигнализации уровня в резервуарах и технологических ёмкостях. Исполнение подбирается по свойствам среды, конструкции ёмкости и условиям эксплуатации.
Принцип работы
Поплавок следует за поверхностью жидкости. Его перемещение преобразуется в показание или электрический сигнал способом, предусмотренным конструкцией конкретного прибора.
Пороговая сигнализация
Сигнализатор выдаёт дискретный сигнал при достижении заданной отметки. Количество точек срабатывания и логика контактов определяются исполнением прибора.
Типовые применения
Резервуары и баки
Контроль воды, топлива и технологических жидкостей при подтверждённой совместимости контактирующих материалов.
Технологические ёмкости
Непрерывное измерение или сигнализация предельных уровней в производственных и буферных аппаратах.
Байпасные камеры
Монтаж во внешней камере, когда это предусмотрено проектом и условиями процесса.
Преимущества
- Прямая связь положения поплавка с уровнем жидкости.
- Варианты для непрерывного измерения и пороговой сигнализации.
- Возможность локальной индикации и передачи сигнала в АСУ ТП.
- Исполнения для монтажа на ёмкости или в байпасной камере.
Ограничения метода
- Поплавок контактирует со средой и должен свободно перемещаться.
- Плотность и вязкость жидкости влияют на выбор поплавка и работоспособность.
- Пена, отложения, загрязнения, турбулентность и механические примеси могут мешать измерению.
- Материалы, давление, температура, степень защиты и взрывозащита проверяются по документации конкретного исполнения.
Погрешность, диапазон, утверждение типа, поверка и межповерочный интервал принимаются только по документации выбранной модели. Для применения в сфере государственного регулирования требуется проверить утверждённый тип и действующую поверку конкретного исполнения.
Исходные данные для подбора
Чем точнее исходные данные, тем надёжнее выбор конструкции, материалов и выходного сигнала.
- Наименование, состав и концентрация жидкости.
- Плотность и вязкость при рабочей температуре.
- Диапазон уровня, размеры ёмкости и места монтажа.
- Рабочие и предельные температура и давление.
- Пена, отложения, турбулентность и механические примеси.
- Требуемый выходной сигнал, питание и интерфейс.
- Материалы контактирующих частей и уплотнений.
- Требования по IP, взрывозащите, поверке и документации.
Частые вопросы
Чем поплавковый уровнемер отличается от сигнализатора уровня?
Уровнемер формирует текущее значение уровня, а сигнализатор выдаёт дискретный сигнал при достижении заданной отметки. В одном исполнении функции могут сочетаться, если это подтверждено документацией модели.
Чем поплавковый метод отличается от радарного?
Поплавковый прибор контактирует со средой и требует свободного движения поплавка. Радарный метод является бесконтактным. Выбор зависит от свойств жидкости, конструкции резервуара и условий процесса.
Можно ли применять прибор с агрессивной жидкостью?
Да, если материалы поплавка, направляющей, уплотнений и присоединения совместимы с составом, концентрацией, температурой и давлением среды. Совместимость подтверждается документацией выбранного исполнения.
Какие данные нужны для подбора?
Нужны свойства жидкости, диапазон уровня, геометрия ёмкости, способ монтажа, температура, давление, наличие пены и отложений, требуемый сигнал, материалы и условия взрывозащиты.
