Взрывозащищённые электроприводы

Подбираем электропривод к арматуре, моменту или усилию, времени хода, алгоритму управления и фактической зоне установки. Сопоставляем маркировку взрывозащиты, сертификаты, питание, присоединение и требуемое безопасное положение.

Получить технический подбор Вернуться в каталог

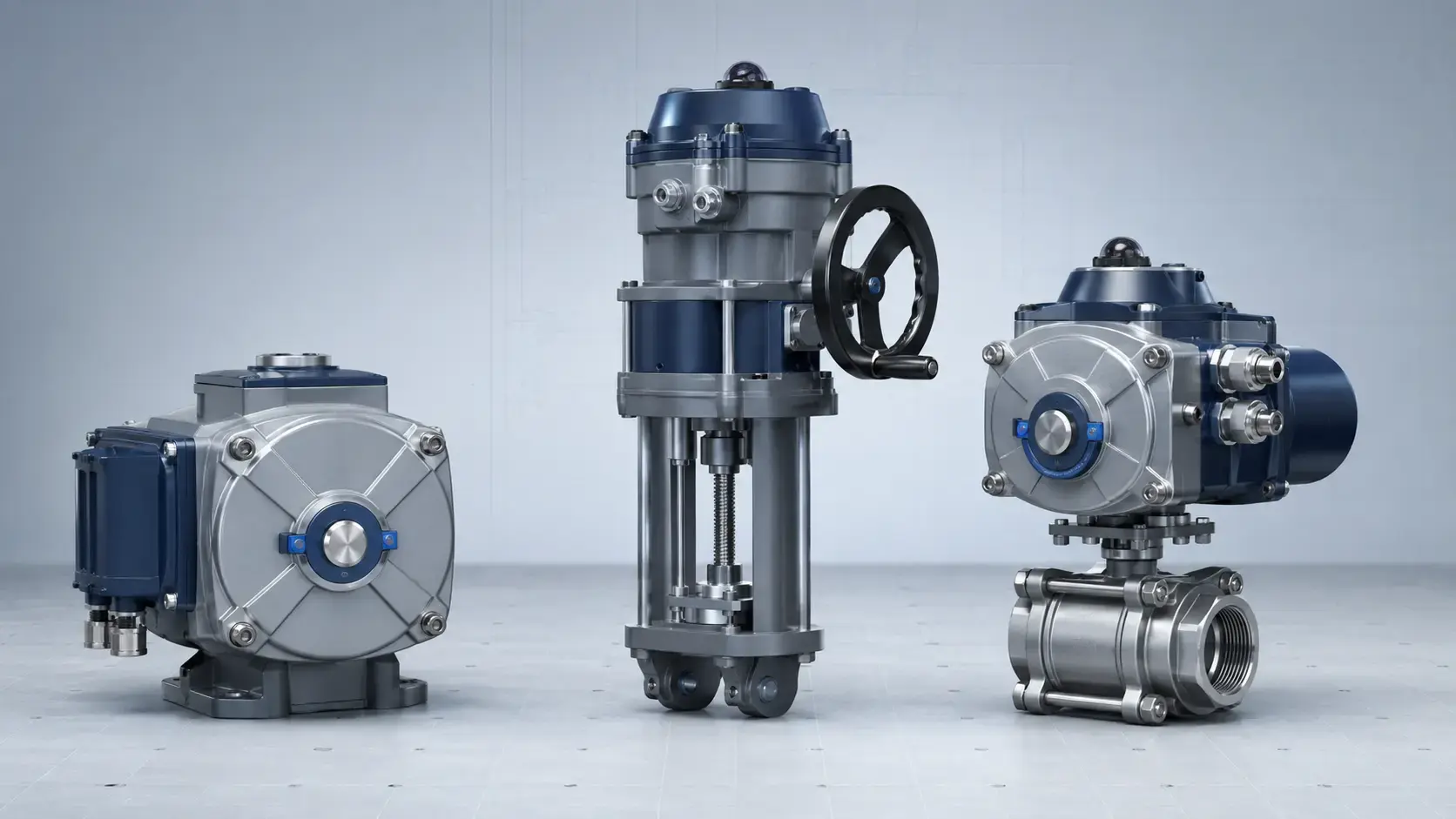

CGI-визуализация взрывозащищённых четвертьоборотных и линейного электроприводов

Варианты исполнения

Три серии под разные типы движения и отказобезопасности

Ниже приведены ориентиры по сериям. Окончательное исполнение фиксируется только после проверки актуального технического листа и сертификата конкретного кода заказа.

Поворот 90°

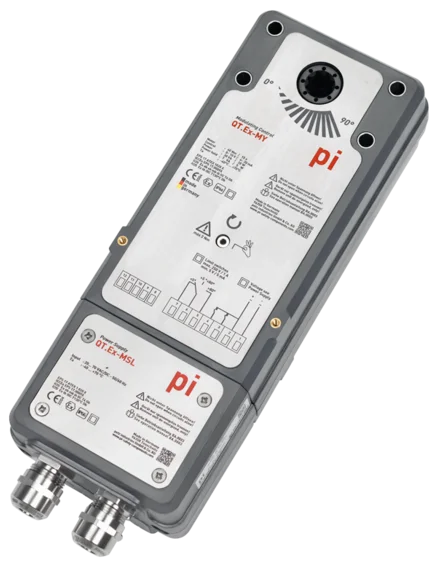

pi safety components QT.Ex‑M

Взрывозащищённый четвертьоборотный привод для заслонок и арматуры. Предусмотрены исполнения с пружинным возвратом и без него.

  • ATEX / IECEx для газовых и пылевых зон по маркировке исполнения;
  • управление «открыть/закрыть», трёхпозиционное или аналоговое — по комплектации;
  • встроенная клеммная коробка, IP66 и диапазон окружающей температуры до −40…+70 °C заявлены для серии производителем.
Запросить исполнение →
Линейный ход

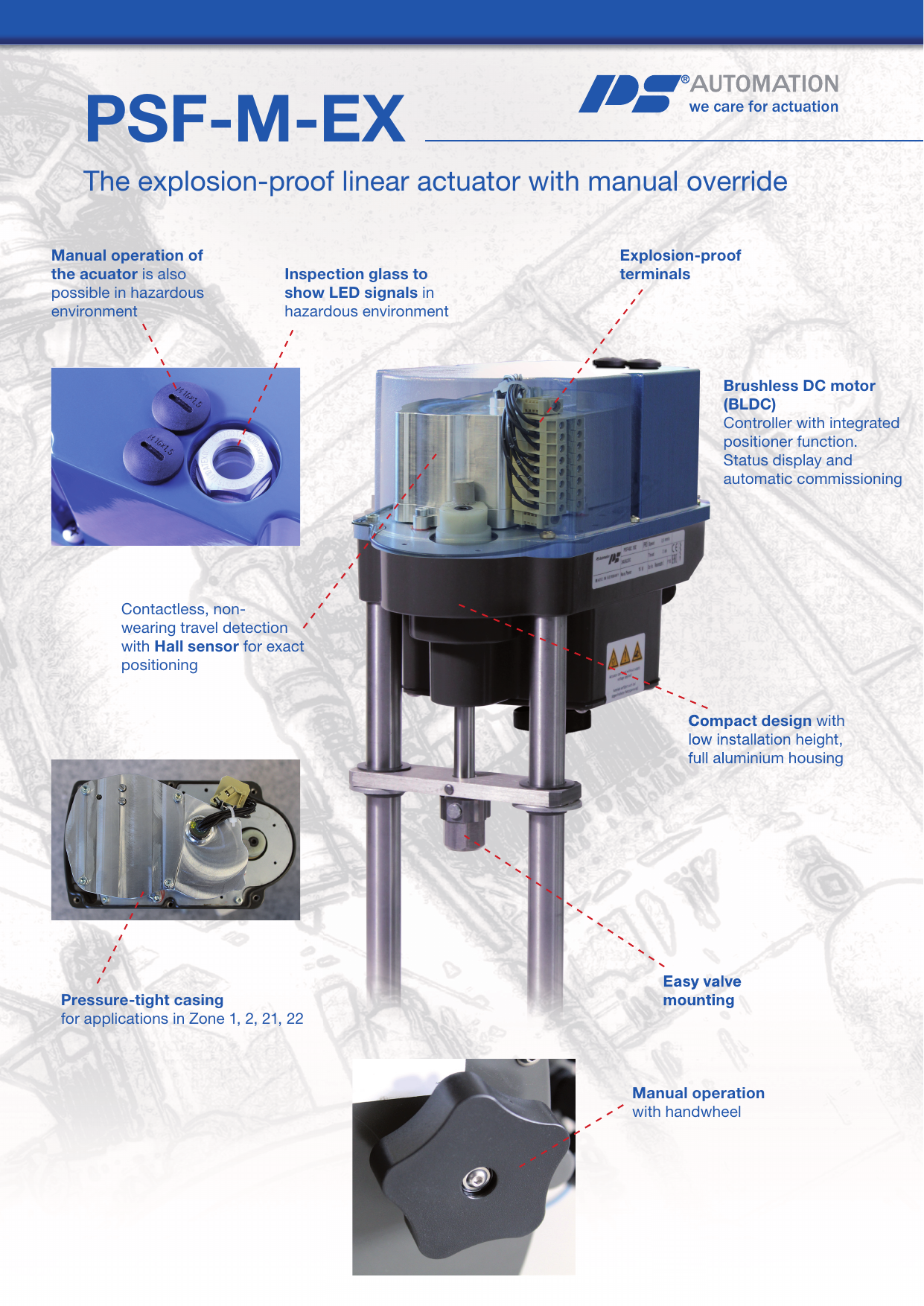

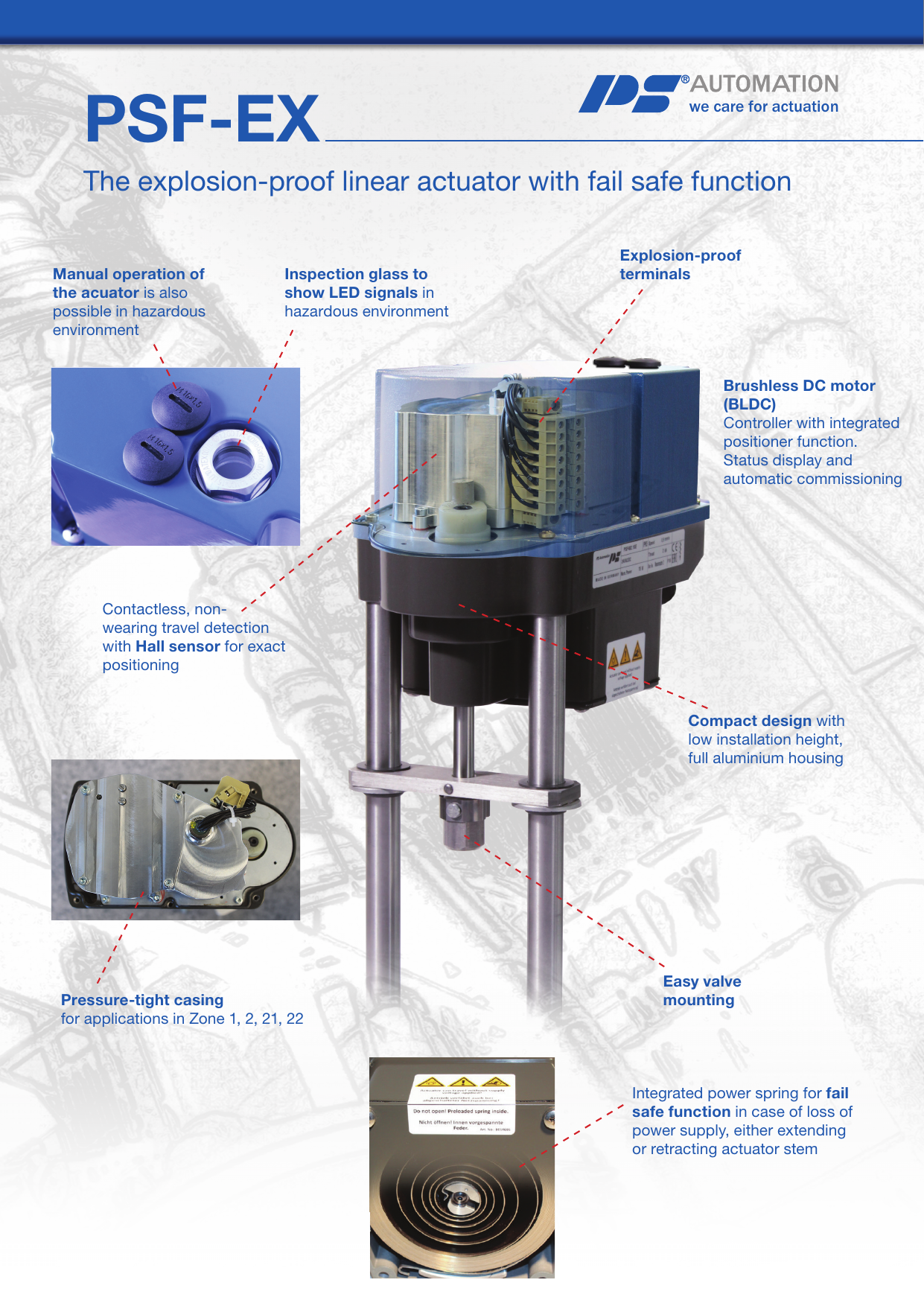

PS Automation PSF‑EX / PSF‑M‑EX

Линейные взрывозащищённые приводы для регулирующих и запорных клапанов с бесконтактным определением хода.

  • PSF‑EX — механическая функция безопасного положения от силовой пружины;
  • PSF‑M‑EX — ручной дублёр; в серии заявлены усилия 1, 2, 5 и 10 кН в зависимости от модели;
  • ATEX / IECEx для зон 1, 2, 21 и 22 по данным производителя.
Согласовать клапан →
Поворотная арматура

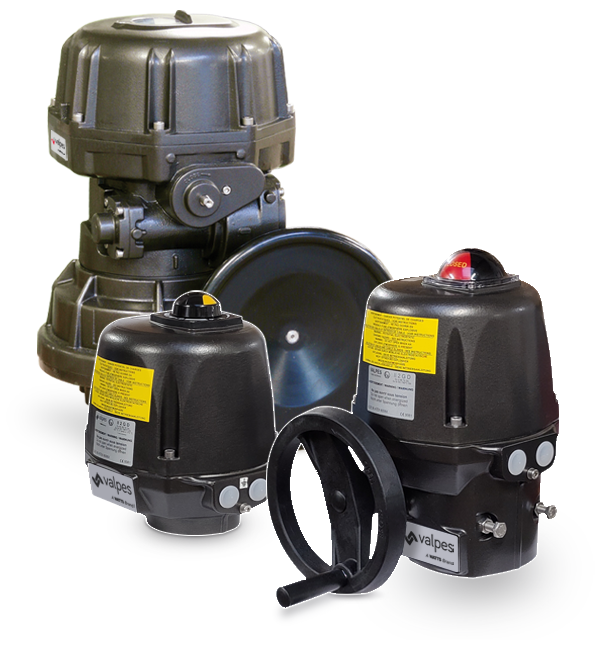

Valpes VRX / VSX

Многонапряжённые взрывозащищённые приводы для шаровых кранов и дисковых затворов.

  • VRX: ориентировочный ряд 25–75 Н·м; VSX: 100–300 Н·м по каталогу 2025 года;
  • низковольтные и сетевые многонапряжённые исполнения;
  • позиционирование, трёхпозиционное управление и функции возврата — по коду заказа.
Подобрать крутящий момент →
СерияДвижениеТиповая задачаЧто проверить до заказа
QT.Ex‑MЧетвертьоборотное, 90°Заслонки, краны, противопожарные и технологические клапаныМомент, возвратная пружина, питание, сигнал, температура, маркировка Ex
PSF‑EX / PSF‑M‑EXЛинейноеРегулирующие и запорные клапаныУсилие, ход, скорость, безопасное положение, присоединение штока
Valpes VRX / VSXЧетвертьоборотноеШаровые краны и дисковые затворыМомент с коэффициентом запаса, ISO‑фланец, питание, время поворота, опции управления

Важно: обозначение серии само по себе не подтверждает допустимость установки. Сверяются полная маркировка взрывозащиты, категория оборудования, газовая или пылевая группа, температурный класс, диапазон окружающей температуры, особые условия сертификата и проектная зона.

Исходные данные

Что нужно для инженерного подбора

Достаточно прислать опросный лист, паспорт арматуры или исходную спецификацию. Недостающие параметры уточним до выпуска предложения.

Арматура и механикаТип, DN/PN, присоединение, требуемый момент или усилие, ход, посадочный фланец и шток.
Взрывоопасная зонаЗона, среда, группа и температурный класс, пыль/газ, температура окружающей среды.
Питание и управлениеНапряжение, on/off, 3‑позиционное или аналоговое управление, обратная связь и интерфейсы.
Безопасное положениеОткрыть, закрыть или сохранить положение при пропадании питания; требуемое время срабатывания.
Отправить исходные данные

FAQ

Частые вопросы по Ex‑приводам

Можно ли выбрать привод только по крутящему моменту?

Нет. Кроме момента или усилия проверяют механическое присоединение, время хода, коэффициент запаса, питание, алгоритм управления, режим работы, температуру и полную маркировку взрывозащиты.

Чем PSF‑EX отличается от PSF‑M‑EX?

В серии PSF‑EX безопасное положение обеспечивается встроенной силовой пружиной при потере питания. PSF‑M‑EX имеет ручной дублёр; точная функция и доступные усилия зависят от модели.

Подходит ли любой привод ATEX для любой взрывоопасной зоны?

Нет. Допустимость подтверждают только после сопоставления полной маркировки и сертификата конкретного исполнения с проектной зоной, группой среды, температурным классом и условиями эксплуатации.
