Контроль в заданной точке
Непрерывное измерение плотности на выбранной глубине резервуара.
Стационарная установка Одна или несколько точек Интеграция в АСУ ТП

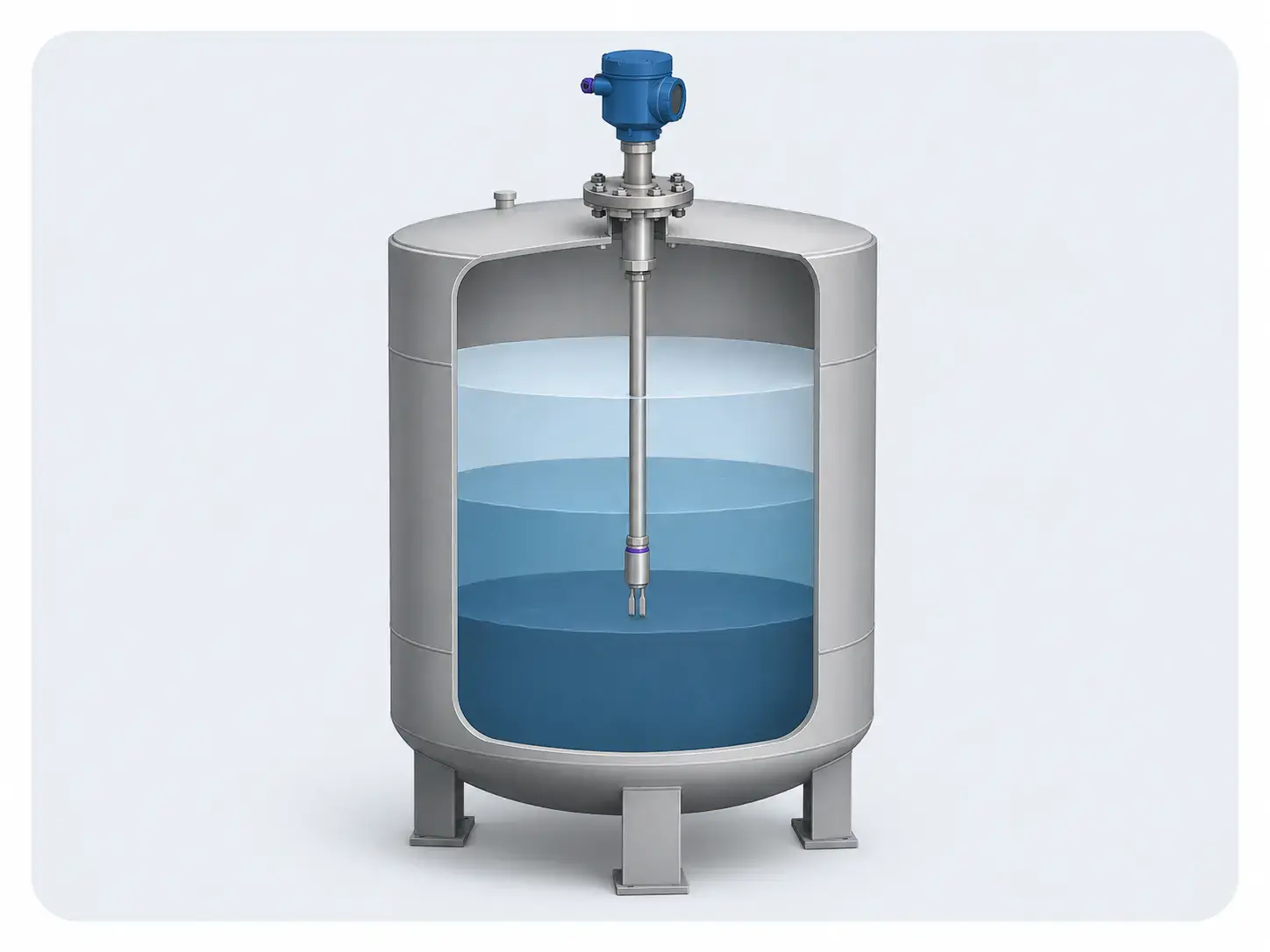

Стационарный плотномер для резервуаров и ёмкостей
Непрерывный контроль плотности жидкости в резервуарах и технологических ёмкостях. Исполнение, длина погружной части и материалы подбираются под продукт и монтаж.
ЦенаПо запросу
- подбор точки контроля и длины погружения;
- исполнение под состав, температуру и давление;
- аналоговые и цифровые интерфейсы по проекту.
Контроль расслоения
Несколько датчиков позволяют сравнивать плотность продукта по высоте.
Длина под объект
Шток и точка установки подбираются по геометрии ёмкости и патрубка.
Данные для АСУ ТП
Передача плотности и температуры для контроля качества и процесса.
Назначение
Плотность жидкости в резервуаре онлайн
Стационарный плотномер для резервуаров измеряет плотность жидкости в реальном времени и снижает потребность в ручном отборе проб для оперативного контроля. Погружной вибрационный датчик устанавливается через верхний или боковой патрубок, а длина штока подбирается так, чтобы чувствительный элемент находился в репрезентативной зоне продукта.
В зависимости от исполнения доступно измерение температуры и температурная компенсация. Значения передаются в ПЛК или АСУ ТП по аналоговому либо цифровому интерфейсу.
Где применяется
Резервуары и технологические ёмкости
- нефть, нефтепродукты, масла и компоненты смешения;
- кислоты, щёлочи, растворители и технологические растворы;
- смесительные аппараты пищевой и химической промышленности;
- суспензии и шламы с контролем концентрации.
Технические параметры
Характеристики стационарного плотномера
Принцип измеренияпогружной вибрационный чувствительный элемент; конструкция датчика определяется выбранной моделью
Диапазон плотностиподбирается по минимальной, рабочей и максимальной плотности продукта и диапазону калибровки
Основная погрешностьпо документации выбранной модели с учётом продукта, калибровки и условий монтажа
Повторяемостьпо документации выбранной модели; газовые включения, частицы и отложения могут влиять на результат
Температура продуктарабочий диапазон исполнения подбирается по минимальной и максимальной температуре продукта
Длина погружной частиопределяется геометрией резервуара, высотой патрубка и минимальным уровнем продукта
Рабочее давлениеподбирается по рабочему и расчётному давлению резервуара и типу присоединения
Выходные сигналыаналоговые и/или цифровые — по возможностям преобразователя и требованиям АСУ ТП
Рабочий диапазон, материалы, длина погружной части, метрологические характеристики и комплект документов подтверждаются для конкретной модели и исполнения.
Особенности измерения
Правильная точка установки
Одна зона контроля
Один датчик показывает плотность продукта только в зоне чувствительного элемента. Это оптимально для однородной жидкости.
Профиль по высоте
Для расслаивающегося продукта предусматривают несколько датчиков на разных отметках либо дополняют систему пробоотбором.
Защита от влияний
Пузырьки, осадок и налипание могут искажать результат. Ориентация, защита и промывка выбираются по процессу.
Совместимость
Материал смачиваемых частей подбирается по химическому составу, температуре, давлению и требованиям коррозионной стойкости.
Получить предложение
Подберём длину штока и исполнение под резервуар
Заполните опросный лист и приложите эскиз ёмкости или данные патрубка.
Вопросы и ответы
FAQ о плотномерах для резервуаров
Чем стационарный плотномер отличается от переносного?
Стационарный прибор постоянно установлен в резервуаре и непрерывно передаёт данные в систему управления. Переносной используют для периодических измерений в выбранных точках.
Измеряет ли прибор среднюю плотность всего резервуара?
Нет. Он измеряет плотность в зоне чувствительного элемента. Для расслаивающихся продуктов применяют несколько датчиков на разных уровнях.
Можно ли одновременно измерять уровень?
Плотномер не заменяет уровнемер. Плотность и температура измеряются непосредственно, а уровень контролируется отдельным прибором. Данные объединяются в АСУ ТП.
Влияют ли пузырьки, осадок и налипание?
Да. Газовые включения, отложения на чувствительном элементе и контакт с осадком способны искажать результат. Точку установки и защиту выбирают с учётом процесса.
Можно ли установить прибор на существующий резервуар?
Возможность модернизации оценивают по патрубку, давлению, внутренним конструкциям и требованиям промышленной безопасности. Монтаж обычно выполняют после остановки, опорожнения и подготовки резервуара. Установка без остановки допускается только при наличии специально спроектированного вводного узла и утверждённой процедуры.
