Какие материалы анализирует система
PGNAA применяют для угля, руд, цементного сырья, минеральных смесей и ряда других сыпучих материалов. Применимость подтверждают до поставки с учётом химического и минералогического состава, диапазонов контролируемых показателей, крупности, влажности, производительности, профиля слоя и геометрии конвейера. Перечень определяемых элементов и расчётных параметров устанавливается для конкретной конфигурации и калибровки.
Что измеряет анализатор
- массовые доли выбранных элементов, поддерживаемых конкретной системой и калибровкой;
- расчётные оксиды и технологические модули — по согласованному алгоритму;
- для угля — оценку зольности и серы; теплоту сгорания — только по валидированной расчётной зависимости;
- влажность — при наличии отдельного измерительного канала;
- для руды — выбранные полезные компоненты и примеси в пределах подтверждённого рабочего диапазона.
Какой принцип измерения выбрать
| Метод | Что определяет | Где применяют | Критичные условия |
|---|---|---|---|
| Радиометрический золомер | Зольность или связанный с ней показатель после калибровки | Угольные потоки с устойчивой минералогией | Толщина слоя, крупность, влажность, минеральный состав и стабильность геометрии |
| PGNAA | Выбранные элементы и валидированные расчётные показатели | Уголь, руда, цементное сырьё, минеральные смеси | Представительность объёма, калибровка, геометрия конвейера, требования к источнику или генератору |
| Рентгенофлуоресцентный анализ | Элементы в поверхностном слое или подготовленной пробе | Подготовленные пробы, однородные материалы и контролируемые тонкие слои | Крупность, пыль, влажность и представительность поверхности |
| Оптические методы, включая LIBS/NIR | Элементы или молекулярные признаки в пределах применимости метода | Задачи с контролируемым состоянием поверхности и оптическим доступом | Пыль, размер частиц, цвет, влажность и стабильность оптического тракта |
Принцип работы и статус результата

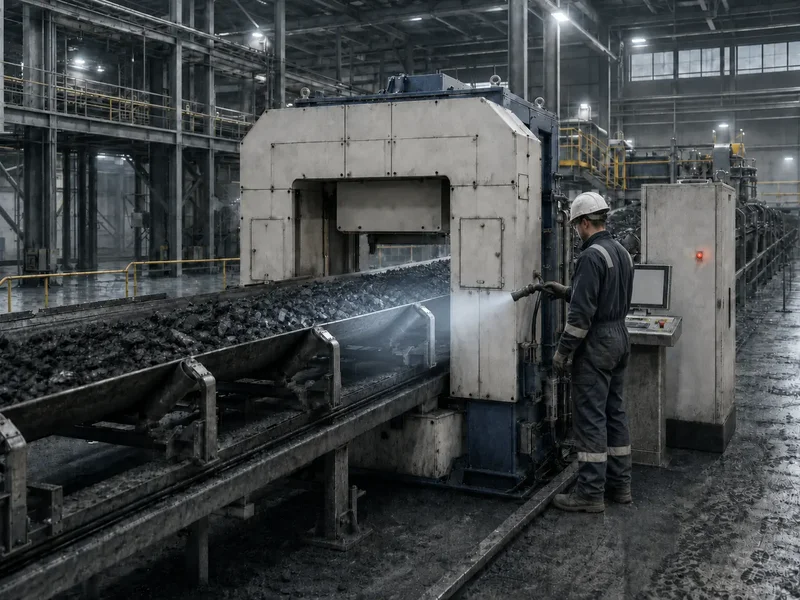

PGNAA — нейтронный метод элементного анализа по мгновенному гамма-излучению. Система облучает контролируемый объём материала нейтронами и регистрирует энергетический спектр гамма-квантов. По спектру оцениваются массовые доли выбранных элементов. Интервал обновления и усреднения задаётся с учётом производительности конвейера, статистики счёта и требуемой задачи управления.
Радиометрические золомеры оценивают зольность или связанный с ней показатель после калибровки. Результат зависит от толщины слоя, влажности, минералогического состава и стабильности геометрии измерения.
РФА определяет элементы в анализируемом поверхностном слое или подготовленной пробе. Возможность использования результата для приёмочного или арбитражного контроля определяется методикой измерений, пробоотбором и метрологическим статусом оборудования.
Что даёт внедрение
Непрерывная оценка между лабораторными результатами.
Изменение состава видно до получения очередного лабораторного протокола.
Данные используют для шихтовки, усреднения или перенаправления, если это предусмотрено технологией.
Результаты связывают со временем, партией и производительностью конвейера.
Возможна при подтверждённой модели, корректной динамической привязке и предусмотренном воздействии.
Эффект рассчитывают по данным предприятия; снижение потерь или штрафов не является гарантированной характеристикой прибора.
Что влияет на точность и повторяемость
- масса материала в зоне измерения, скорость ленты и профиль слоя;
- крупность, сегрегация, влажность и неоднородность партии;
- минералогический состав и изменение месторождения или поставщика;
- качество эталонных проб, лабораторного анализа и привязки по времени;
- стабильность механического монтажа и защита от налипания;
- алгоритм усреднения, интервал обновления и правила обработки выбросов.
Калибровка и валидация
Первичную калибровку выполняют по парным данным анализатора и представительных лабораторных проб, охватывающих рабочий диапазон состава и условий эксплуатации. Для независимой проверки используют данные, не вошедшие в построение модели. В протоколе фиксируют диапазон применимости, систематическое смещение, среднеквадратическую ошибку сравнения, повторяемость, интервал усреднения и правила обработки выбросов. В эксплуатации выполняют периодическую проверку контрольными пробами. При изменении месторождения, поставщика, минералогии, влажности, крупности или геометрии слоя модель проверяют повторно.
Радиационная безопасность
Требования определяются конструкцией конкретной системы. PGNAA может использовать закрытый радионуклидный источник нейтронов либо нейтронный генератор; для других анализаторов возможны гамма-источники или рентгеновские генераторы. До поставки определяют разрешительный маршрут, требования к размещению, защите, блокировкам, контролю мощности дозы, учёту источника, подготовке персонала, техническому обслуживанию и выводу из эксплуатации. Ответственность за безопасную эксплуатацию несёт эксплуатирующая организация.
Технические данные для подбора
- Материал, месторождение, марки и ожидаемый диапазон состава.
- Требуемые показатели и базис результата.
- Ширина и скорость ленты, производительность и профиль слоя.
- Крупность, насыпная плотность, влажность и склонность к налипанию.
- Существующий пробоотбор и доступные лабораторные данные.
- Место установки, запылённость, температура, вибрация и Ex-зона.
- Интерфейсы АСУ ТП, требуемый интервал обновления и архив.
- Ограничения по промышленной и радиационной безопасности.
Экономическая оценка проекта
Окупаемость рассчитывают по действующим данным предприятия. Учитывают стоимость перенаправления некондиционного материала, потери от нестабильной шихты, число лабораторных проб, расход реагентов, простои, калибровку, обслуживание и обучение.
Частые вопросы
Чем PGNAA отличается от золомера?
Золомер обычно предназначен для оценки зольности угля или связанного с ней показателя. PGNAA определяет выбранные элементы и может рассчитывать зольность, оксидный состав и другие показатели по валидированной модели. Ни один из методов не выдаёт автоматически «полный химический состав».
Можно ли одним прибором контролировать разные материалы?
Возможно только при подтверждённой применимости и отдельной калибровке для каждого материала или технологического режима. Наличие нескольких моделей в памяти прибора само по себе не подтверждает точность их применения.
Можно ли гарантировать точность заранее?
Фиксированную погрешность нельзя обещать до обследования объекта и проверки материала. В предложении указывают измеряемые показатели, рабочие диапазоны, критерий сравнения, схему пробоотбора, интервал усреднения и показатели точности, подтверждаемые при приёмочных испытаниях.
Можно ли использовать данные для расчётов между поставщиком и покупателем?
Только если это предусмотрено договором, методика и средство измерений имеют требуемый метрологический статус, а пробоотбор, валидация и порядок разрешения расхождений согласованы сторонами. Сам факт установки онлайн-анализатора не делает его результат арбитражным.
Анализатор заменяет лабораторный контроль?
Нет. Поточный анализ дополняет представительный пробоотбор и лабораторный контроль. Пробы нужны для калибровки, независимой валидации, периодической проверки и подтверждения спорных результатов.
Нужно подобрать анализатор?
Пришлите данные о материале, конвейере, требуемых показателях, диапазонах состава и существующей лабораторной системе. Подготовим оценку применимости, состав измерительной системы, требования к пробоотбору и план приёмочной проверки.
Отправить исходные данныеВзрывозащита. Ex-маркировку, вид защиты и температурный класс подтверждают документами конкретной модификации.
Правовые требования. Метрологический статус, промышленная и радиационная безопасность зависят от метода, назначения и места применения. См. «Правовую базу».
